То есть что-то вроде прозрачных слоев поверх и между рабочими слоями для рисования примитивов в виде линий, дуг, всяких линий безье и так далее.
Пока не выбрали вершину примитива слой полностью прозрачен для любых действий.Идея понятна — добавить графические слои, на которые можно было бы добавлять графические примитивы как в обычном графический редакторе.
Данная функциональность не планируется, потому что существует достаточное количество графических редакторов, в том числе бесплатных, которые делают то же самое только лучше, т.к. это их основная и единственная задача.
Сценарий работы — выгрузить SVG из графического редактора и вставить на мнемосхему. Кроме того, посмотрим, что получится в плане разработки компонента, который умеет манипулировать SVG.
Суть примитивов в редакторе Scada в другом — иметь возможность ими управлять.
Это не то же самое, что просто отрисовать в граф редакторе. Просто линию, я и при помощи SVG сделаю, не проблема. Проблема именно в их управлении.
Например поменять координаты точки привязки с одной на другою по условию. Изменить цвет и так далее.
А, ну еще смысл отрисовки примитивов в самом редакторе, это не делать туеву хучу слоёв на каждый чих. Выбрал себе один слой для примитивов, и все туда…
Для редактора слой «прозрачный» в плане выбора, пока не возьмешь именно за вершину примитива.речь немного о другом. Чтобы был ОДИН (или несколько слоев, если потребует задача) слой как свалка всяких примитивов, а не свалка svg картинок на слое
И собственно если у нас есть слои, то должны быть минимальные механизмы работы со слоями.
1. Вкл/Отключение видимости
2. Вкл/Откл заморозку слоя. Чтобы слой можно было видеть, но при этом был «прозрачным» для действия мыши.
3. Возможность перемещения слоя вверх/вниз со всеми элементами
4. Выбор слоя для работы.Это то, чего не хватает текущему Редактору. Тыкать в каждый элемент и переносить по слоям, а так же стягивать верхний элемент, чтобы добраться до нижнего это просто застрелиться.
Видео Rutiube
Если открыть загруженное изображение на редактирование с предпросмотром, и загрузить новое, то старое будет во всплывающем окне продолжать висеть.1. С какой целью элементы располагаются у Вас один над другим? Желательно скриншот схемы.
2. Исправление компонента Рисунок войдёт в следующее обновление.
3. Предпросмотр изображений нужно будет изменить, но немного позже.1. потому что у каждого элемента всего один канал управления и одна коллекция.

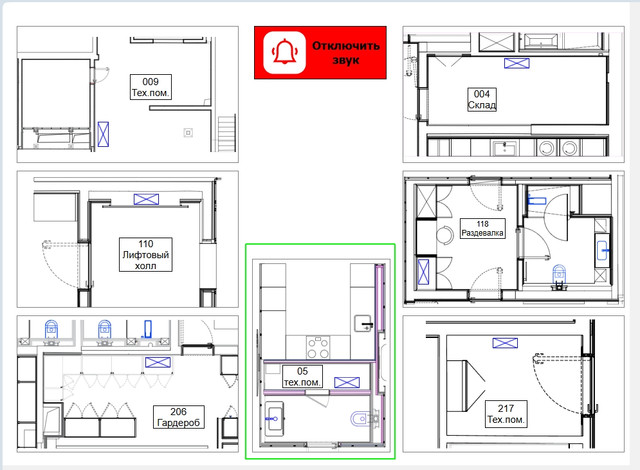

пример растянул на куски для понимания, но по факту это все в одной зоне. На разных каналах управления. Но в текущем редакторе можно захватить только верхний слой. И если надо поменять канал, поведение, картинку, свойства на элементе, слоем ниже, приходится это растаскивать, а потом соединять обратно.
да, имея несколько вариантов выбора каналов добавить в картинку мигающий фон, так же на дин картинке прописать ссылку, а используя контекстное меню добавить еще и Отправить команду, открыть график. И не лепить целую кучу.
Сократилось бы до 2-3 элементов вместо 6-ти.
